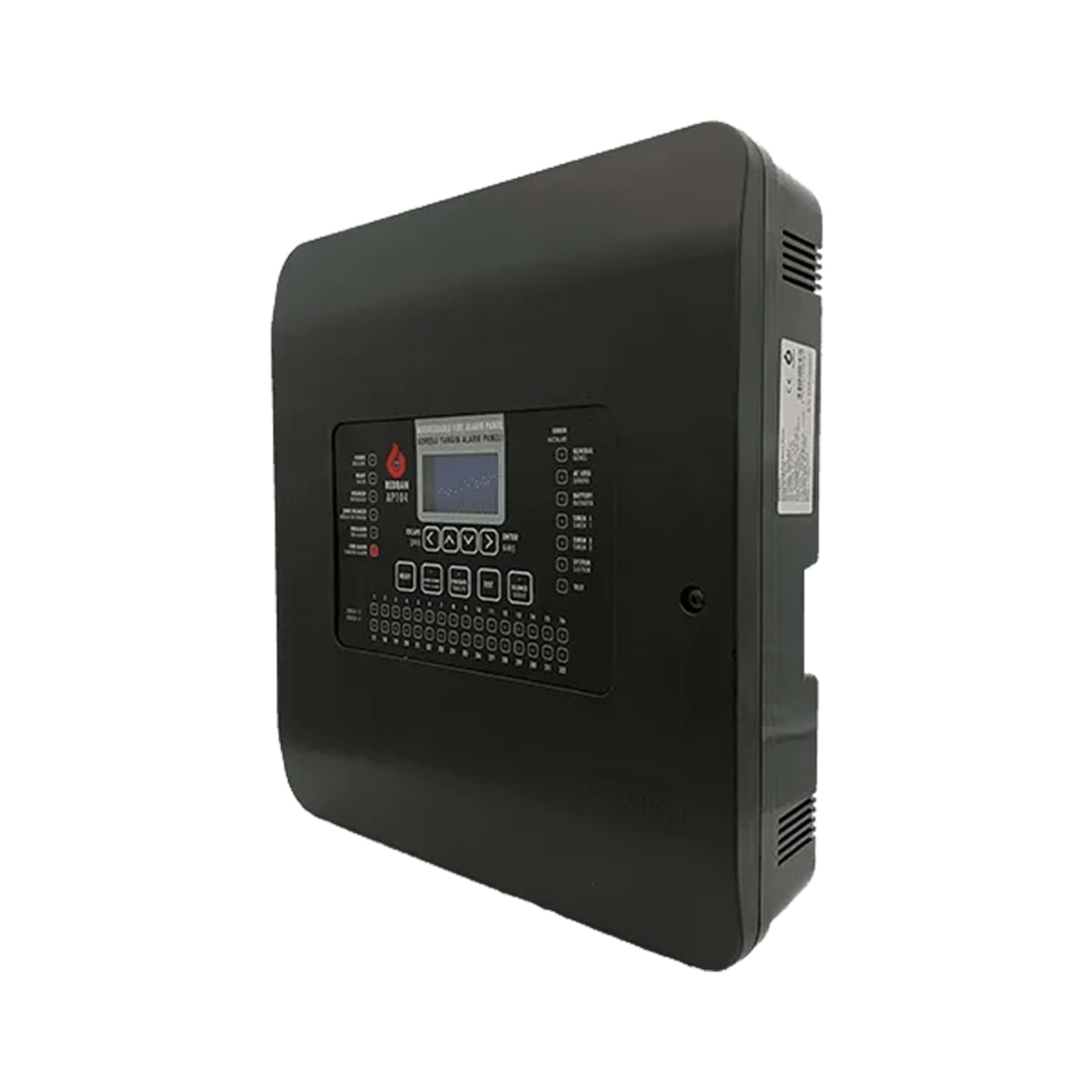

AP104 Adresli Yangın İhbar Kontrol Paneli

REDBAN AP104 Adresli Yangın Kontrol Paneli, RAAP protokolü ile çalışan, günümüzün en gelişmiş teknolojisi ile tasarlanmış, akıllı, adreslenebilir bir kontrol panelidir.

Bu cihaz, modüler yapıda tasarlanmış olup, içine 4 adede kadar LK204 model Çevrim Kartı konulabilir ve kapasitesi istenilen dedektör sayısına uygun olarak genişletilebilir (orijinal ürünün içinde Çevrim Kartı bulunmamaktadır). Her bir LK204 model Çevrim Kartına, 200 adet cihaz (dedektör, ihbar butonu vb) bağlanabilir. Böylelikle, 4 adet LK204 Çevrim kartının takılması durumunda cihazın toplam kapasitesi 800 adete kadar artırılabilir.

Cihaz, 128x64'lük LCD ekranı, fonksiyon düğmeleri ve indikatör LED'leri ile donatılmıştır.PC/ABS muhafazası şık ve estetiktir, dokorasyona uyum sağlar. Hem sıva üstü, hem de gömme montaj için uygundur.

Cihaz EN54-2/4 Avrupa Standartlarına uygun olarak 32 farklı bölge için ayrı indikatör LED’leri, hata LED’leri, ses ve alarm indikatörleri, güç, hazır ve devredışı indikatör LED’leri. Tüm sistem durumları ayrı indikatör LED’leri aracılığıyla LCD ekranda görüntülenir.

Redban'ın PY100 yazılımı, panelin yapılandırılması için kullanılabilir ve panel üzerindeki USB bağlantısı aracılığıyla panelden veri alınabilir ve panele veri yüklenebilir.

REDBAN AP104 Adresli Yangın Algılama Paneli, konut binaları, mağazalar, oteller, depolar ve ofisler gibi küçük ve orta ölçekli binalar için ideal olan interaktif akıllı adreslenebilir yangın algılama ve kontrol sistemi olarak tasarlanmıştır. Kontrol paneli, EN 54 2. kısım ve 4. kısım gereksinimlerini tam olarak karşılamak üzere tasarlanmış, üretilmiş ve test edilmiştir.

Sertifika: EN54-2 ve EN54-4 standartlarına göre CE sertifikasına sahiptir.

Sertifika No: 1922-CPR-1946

Not: Aküler ve Çevrim Kartları hariçtir.

Adresli Yangın İhbar Sistemi kablo mesafeleri
Aşağıda, kablo kesitlerine göre kullanılabilecek olan maksimum kablo mesafeleri verilmiştir:

Kesit 0.80 mm2 => 600 metre civarında
Kesit 1.00 mm2 => 1,000 - 1,200 metre civarında
Kesit 1.50 mm2 => 1,700 metre

Bir Loop'a bağlanabilecek olan cihaz adedi
Redban'ın adresli Yangın Kontrol panellerinde, bir loop'a maksimum 200 adet cihaz (dedektör ihbar butonu vb) bağlanabilir.
Ancak, aynı loop'a Redban marka bir siren bağlandığında, hesabın aşağıdaki şekilde yapılması gerekir:
Her bir siren, 5 adet cihaza denk gelmektedir.
Örneğin bir loop'a 1 siren bağlandığında, bağlanılabilecek dedektör veya ihbar butonu sayısı 195'e düşer (200-5=195).
Eğer bir loop'a 4 adet Redban siren bağlanacaksa, bu sayı 200-(3x5)=180 adet dedektöre düşer.
